调频串联谐振试验装置

  • 设备简介
  • 产品图片
  • 在线留言
  • 产品功能:

    1、6kV-500kV高压交联电缆 的交流耐压试验。

    2、各种发电机的交流耐压试验。

    3、10-500kV开关柜,GIS和SF6开关的交流耐压试验。

    4、6kV-500kV变压器的工频耐压试验。

    5、其它电力高压设备如母线,套管,互感器的交流耐压试验。

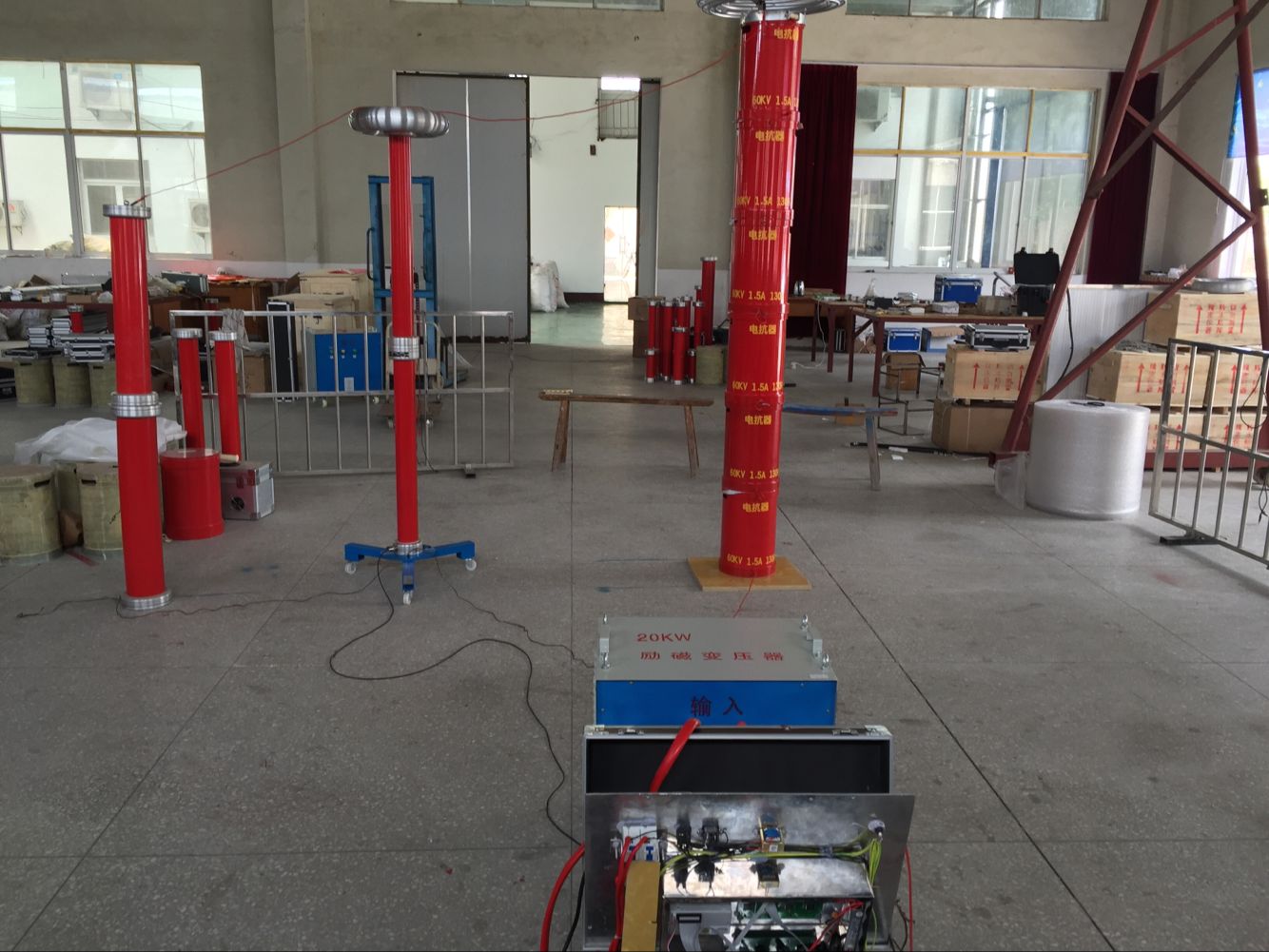

    6、该成套设备由变频电源、励磁变压器、电抗器、分压器组成。

    产品特点:

    1、内部由嵌入式触摸屏控制,操作功能得到优化,操作简单。

    2、调频串联谐振试验装置,自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分 钟(全频扫). 频率分辨率0.1Hz。

    3、自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程。

    4、调频串联谐振试验装置,自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时, 系统自动跟踪谐振点.在整个过程中保证系统工作在出力状态,调频时绘制频率电压曲线。

    5、耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验 情况进行操作。

    6、全压输出保护:在调压过程中,严格保证变频电源不会全电压输出。

    7、软件经过严格模拟运行检验,运行安全、稳定、可靠。

    8、自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据。

    9、液晶显示屏可显示电源电压和电流;高压输出的频率、电压、电流。

    10、保护功能:具有断电、过流、过压及闪络保护功能。

    a) 过电压保护:可人工设定过电压保护值;当整套装置的输出电压达到保护整定值时,自动切除整套装置。

    b) 过电流保护:可人工设定过电流保护值;当整套装置的输出电流达到保护整定值时,自动切除整套装置。

    c) 击穿保护:具有放电或闪络保护功能,当高压侧发生对地闪络时,自动切除整套装置。不会对试验设备和人身造成伤害,变频电源内电子元件不会击穿

    d) 断电保护:试验电源断电后,装置能快速保护。

    11、变频电源内部结构及其各元器件在经过正常的公路、铁路运输后,相互位置不变 ,不损坏,紧固件不松动。

    技术参数:

    产品型号输入电压
    (v)
    输出电压
    (kV)
    容量
    (kVA)
    适用范围主要配置
    JF-108/1083800-108108
    • 31500kVA及以下35kV电力变
    • 35kVA断路器及闭母线、绝缘子
    • 10kV(300 m㎡)电缆2000m35kv(300 m㎡)电缆500m
    5kW变频源1台

    5kVA励磁变1台

    电抗器4台27kV/1A

    分压器100kV
    JF-216/2163800-216216
    • 110kVA断路器及母线
    • 110kVA GIS≤10隔断
    • 35kv(300 m㎡)电缆1500m
    • 10kV(300 m㎡)电缆3km
    • 110kv全绝缘主变压器
    10kW变频源1台
    10kVA励磁变1台
    电抗器4台54kV/1A
    分压器200kV
    JF-270/2703800-270270
    • 110kV GIS开关和电力变
    • 10kV(300 m㎡)电缆5km
    • 35kV(300 m㎡)电缆2km
    15kW变频源1台
    15kVA励磁变1台
    电抗器5台54kV/1A
    分压器300kV
    JF-200/4003800-400200
    • 220kV GIS 开关和电力主变
    • 110kV GIS 开关和电力主变
    10kW 变频源 1 台
    10kVA 励磁变 1 台
    电抗器 4 台 100kV/0.5A
    分压器 400kV
    JF-400/4003800-400400
    • 220kV GIS 开关和电力变
    • 10kV (300 m ㎡)电缆 4km
    • 35kV (300 m ㎡)电缆 1km
    20kW 变频源1 台
    20kVA励磁变 1 台
    电抗器 4台 100kV/1A
    分压器 400kV
    JF-520/2603800-260520
    • 110KVA 断路器及母线
    • 110kVA GIS≤10 隔断
    • 110kV (300 m ㎡)电缆 800m
    • 35kv (300 m ㎡)电缆 3km
    • 10kV (300 m ㎡)电缆 6km
    • 110kv 全绝缘主变压器
    25kW 变频源 1 台
    25kVA 励磁变 1 台
    电抗器 4 台 65kV/2A
    分压器 300kV
    JF-500/5003800-500500
    • 220kVA 及以下电压互感器
    • 电流互感器
    • 220kVA 及以下穿墙套管
    • 220kVA 及以下支柱绝缘子、隔离开关
    • 220kV 及以下断路器
    • 220kV 及其以下绝缘工器具
    20kW 变频源 1 台
    20kVA 励磁变 1 台
    电抗器 4 台 125kV/1A
    分压器 500kV
    JF-600/6003800-600600
    • 110kV ( 300 m ㎡)电缆 800m
    • 35kv ( 300 m ㎡)电缆 110m
    • 35-220kV GIS 、主变、开关、绝缘子
    30kW 变频源 1 台
    30kVA 励磁变 1 台
    电抗器 5 台 120kV/1A
    分压器 600kV
    JF-800/8003800-800800
    • 110kV ( 300 m ㎡)电缆 800m
    • 220kv ( 300 m ㎡)电缆 500m
    • 35-500kV GIS 、主变、开关、绝缘子
    40kW 变频源 1 台
    40kVA 励磁变 1 台
    电抗器 4 台 200kV/1A
    分压器 800kV

    工作原理:

    我们已知,在回路频率f=1/2π√LC时,回路产生谐振,此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素,即电压谐振倍数,一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振,再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振,变频电源较小的输出电压就可在试品CX上产生较高的试验电压。
