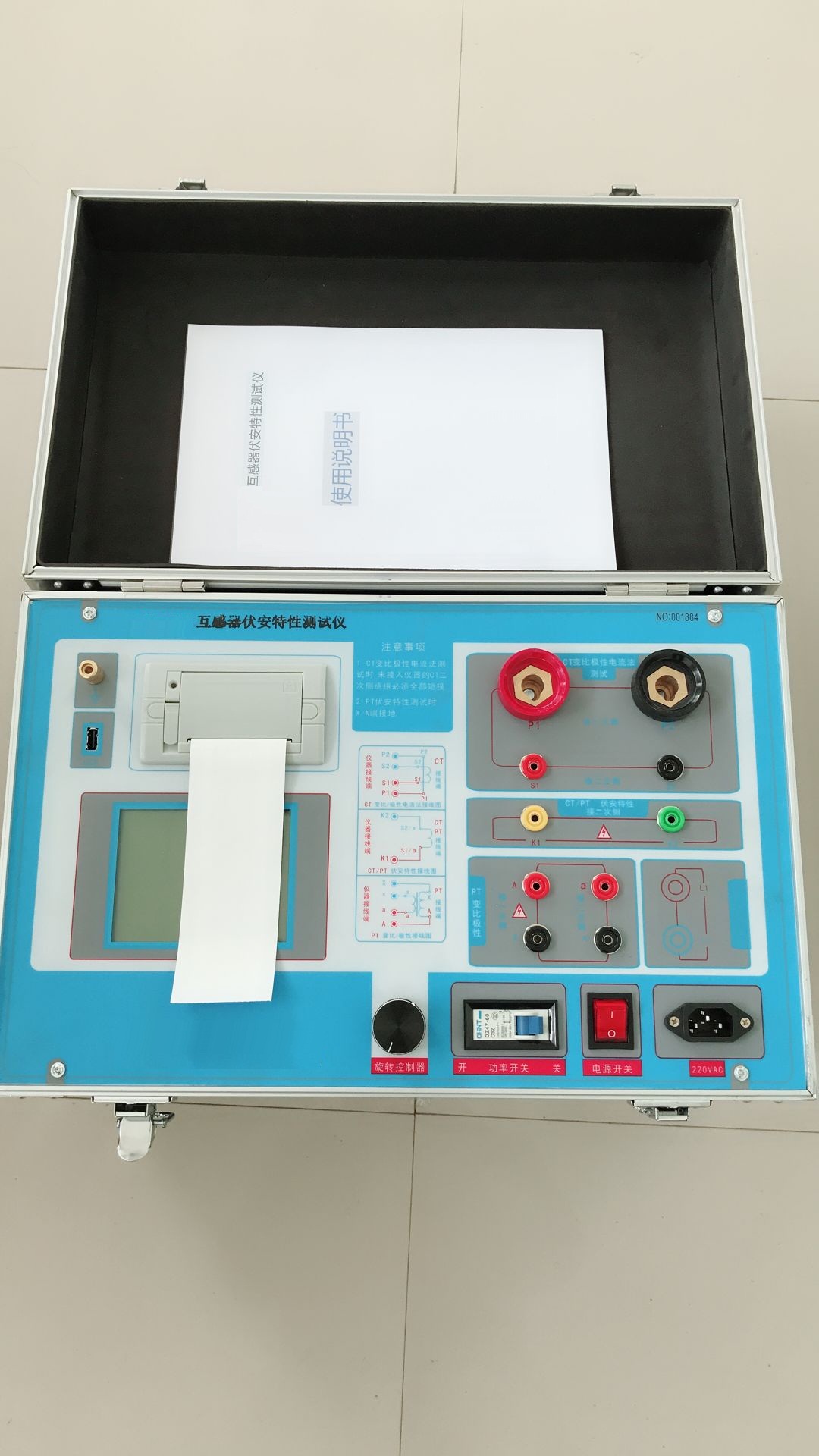

互感器伏安特性测试仪供应商

  • 设备简介
  • 产品图片
  • 在线留言
  • 主要技术参数:

    项   目

    参   数

    工作电源

    AC220V±10%、50Hz

    设备输出

    0~2500V、5A(20A峰值

    大电流输出

    0~1000A

    励磁精度

    0.5%(0.2%*读数+0.3%*量程)

    二次绕组

    电阻测量

    范围

    0.1~300Ω

    精度

    0.5%(0.2%*读数+0.3%*量程)

    二次实际

    负荷测量

    范围

    5~1000VA

    精度

    ≤0.5%

    角差

    精度

    ±4min

    比差

    精度

    0.05%

    CT

    变比测量

    范围

    5~25000A/5A(5000A/1A)

    精度

    ≤0.5%

    PT

    变比测量

    范围

    1~500KV

    精度

    ≤0.5%

    工作环境

    温度:-10℃ ~40℃,湿度:≤90%,海拔高度:≤1000m

    尺寸、重量

    尺寸:410mm × 250mm × 300mm, 重量:≤22Kg

    产品特性:

    1、仪器操作安全方便,全微机化装置,内置进口高性能CPU,可靠性高,按界面提示设定测试值后,不需人工接触被测试设备,仪器自动完成测试,使试验人员远离高压电路,确保其人身安全。

    2、输出容量大,伏安特性试验输出电压高达1000V,变比测试电流高达600A,仪器输出容量为5KVA。

    3、可选配件包括外接升压器,外接升流器,外接调压器,外接升压器电压可升至2000V,3A,外接升流器可升至1000A,外接调压器最大输出可达1500V,20A,采用外接升压器时,可做500KV等级1A电流互感器的伏安特性试验。

    4、大屏幕320*240点阵汉字图形界面,测试完成后可直接显示伏安特性曲线图,图形清晰,美观,易于分析,自带微型打印机,可随时打印曲线和测试结果。

    5、仪器使用旋转鼠标作为输入设备,操作方便简单,使用寿命长。

    6、仪器内置Flash存储器,数据保存后掉电不丢失,现场试验完成后,可在室内查看和打印试验结果。

    7、仪器带有RS232通信接口,可通过串口连接线与计算机联机,实现PC机和仪器通信,试验人员可以利用计算机控制仪器进行试验或从仪器上传试验数据,仪器所带PC机应用程序功能强大,外形美观,操作简单,可实现试验结果的保存、打印,并可将试验数据导出为EXCEL格式文档进行编辑。

    8、仪器电源可实现AC220V和AC380V自适应供电。

    产品功能:

      ◆ 互感器伏安特性测试仪供应商,支持检测CT和PT、
      ◆ 互感器伏安特性测试仪供应商,采用电压法和电流法检测原理,方便现场检测套管CT.
      ◆ 无级升压升流技术、无需外接其它辅助设备,单机即可完成所有检测项目.
      ◆ 自带微型快速打印机、可直接现场打印测试结果.
      ◆ 采用智能控制器,操作简单.
      ◆ 大屏幕液晶,图形化显示接口.
      ◆ 按规程自动给出CT/PT(励磁)拐点值.
      ◆ 自动给出5%和10%误差曲线.
      ◆ 支持六组同时测量.
      ◆ 可保存3000组测试资料,掉电后不丢失.
      ◆ 支持U盘转存资料,可以通过标准的PC进行读取,并生成检测报告.
      ◆ 小巧轻便≤22Kg,非常利于现场测试.
