供应手持式局部放电检测仪

  • 设备简介
  • 产品图片
  • 在线留言
  • 技术参数:

    输入单元序号

    调谐电容

    单位

    灵敏度(微微库)

    (不对称电路)

    1

    6-25-100

    微微法

    0.02

    2

    25-100-400

    微微法

    0.04

    3

    100-400-1500

    微微法

    0.06

    4

    400-1500-6000

    微微法

    0.1

    5

    1500-6000-25000

    微微法

    0.2

    6

    0.006-0.025-0.1

    微法

    0.3

    7

    0.025-0.1-0.4

    微法

    0.5

    8

    0.1-0.4-1.5

    微法

    1

    9

    0.4-1.5-6.0

    微法

    1.5

    10

    1.5-6.0-25

    微法

    2.5

    11

    6.0-25-60

    微法

    5

    12

    25-60-250

    微法

    10

    7R

    电 阻



    0.5

    3、椭圆扫描时基

    (1)频率50(内)、100、150、200、400Hz;

    (2)旋转:以30°为一档,可旋转360°;

    (3)工作方法:椭圆——扩展——直线;

    (4)高频时基椭圆可按输入电压(10~250V)调节至正常大小,其摄取功率<1伏安,并有过载自动保护装置。

    4、显示单元

    采用124×104(mm)矩形示波管,有亮度与聚焦调节旋钮。

    5、放大器

    (1)3dB低频端频率: 10、20、40KHz任选;

    (2)3dB高频端频率: 80、200、300KHz任选;

    (3)增益调节,粗调6档,档间增益差20±1dB,细调范围>20dB;

    (4)正负脉冲响应不对称性<1dB。

    6、时间窗

    (1)窗宽:可调,50HZ下15°~ 150°;

    (2)窗位置:每一窗可旋转0°~ 170°;

    (3)两个时间窗可分别或同时开;

    (4)具有一次性轰击装置,轰击时间约20ms(供拍照用)。

    7、脉冲峰值表

    (1)线性刻度指针式表头0—100 误差±5%(以满刻度计);

    (2)对数刻度指针式表头0—10—100 误差±5%(以满刻度计);

    (3)数字表头:以3位半LED数字表显示0—100 误差:±3%(以满刻度计)。

    8、试验电压表

    (1)量程100KV(用100KV电压表电阻R);

    (2)显示:3位半数字电压表;

    (3)误差:±3%。

    9、零标系统

    (1)内部零标发生器的零标志可变换极性,并可旋转0~180°以使本电压电阻R产生的真零标位置极性相符;

    (2)零标志与所有椭圆扫描频率相*。

    10、结构

    (1)体积530×550×220(mm) ;

    (2)重量:约22KG。

    安全提示:

    1.局部放电测试仪的操作、维护应由能胜任的相关专业人员进行。
    2.局部放电测试仪试验现场电压高达几万伏,试验人员应严格遵守所有安全预防措施。试验区域应有明显、清晰的警示牌,现场任何人都应该知道高压区域。直接从事的测量人员应了解测量回路中所有带电元件、高压元件,不直接从事测量的人员应被隔离在试验区域之外。在试验过程中及上电后,任何人不得进入高压区。
    3.在试验以前,操作人员应掌握测试线路、测试方法、测试步骤和测试目的。
    4.试验现场要整洁、干净,不应存放其他无关的物品。在高压区间的地面上不应有杂乱的金属小块(如裸铜线段、螺丝、螺帽和其它小金属块等),被试品、升压变压器、耦合电容等应与周围保持适当距离。
    5.被试品、升压变压器、耦合电容等表面应保持干燥清洁,因为表面的湿气和污垢会引起表面的局部放电,导致测量异常。
    6.试验操作人员按规程要求连接线路,试验区各种金属物体应牢固接地,检查并改善试验区内一切可能放电的部位(如不能有尖、锐角),特别注意各种地线是否良好接地。
    7.在试验开始加压前,试验人员必须详细而全面地检查一遍线路,以免线路接错。特别应关注接地线、高压线和强电回路的连线是否牢固连接。
    8.试验异常时,应首先切断电源,再作进一步处理。

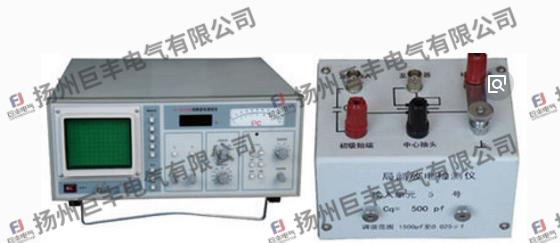

    供应手持式局部放电检测仪           供应手持式局部放电检测仪
