15KVA/100KV工频耐压试验装置

  • 设备简介
  • 产品图片
  • 在线留言
  • 概述:
    工频交流耐压试验成套装置是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中 不可少的重要设备。

    工作原理:

        高压试验变压器为单相变压器,联结组标号I.I.用二频220V(10KVA以上为380V)电源接入系列操作箱(台),经操作箱内自耦调压器(50KVA以上调压器外附)调节至0-200V(或0-400V)

    电压输出至试验变压器的初级绕组,工频耐压试验装置根据电磁感应原理,在试验变压器高压绕组可获得试验所需的高电压。

    配套产品

    1、操作系统:

    操作箱:容量:1KVA-5KVA,输入电压:0.22KV

    操作台:容量:10K/A-300KVA输入电压:0.22KV 、0.38KV

    2、保护式数字微安表SWB-Ⅱ

    3、阻容式交直流分压器FYQ-50、100、150、220KV

    4、高压直流放电棒FZ-70、140、210KV

    5、高压硅堆:2DL-150、300、450KV

    6、绝缘支架50、100、200、300KV

    7、高压滤波电容0.01UF,40-100KV

    8、均压球

    9、保护球隙:Q-50、100、150、200、250、500

    10、标准试油杯400ml

    11、介质油杯

    12、折叠式小推车150、300型

    13、水电阻

    14、高压验电器10KV、35KV

    15、高压定相器10KV、35KV/110KV、220KV

    16、各种万用表、兆欧表及测试线

    产品特征:

    ◆ 产品采用一次压制而成高压套管

    ◆ 套管与油桶之间完全隔离加上所有连接部分采用进口耐油O型密封圈密封,彻底解决了常见的变压器漏油的问题

    ◆ 睡式铁芯设计,有效提高产品的抗震性

    ◆ 所有产品出厂前进行24小时倒置试验,检验试验变压器漏油的问题

    ◆ 所有产品均可通过1.1倍感应耐压试验

    ◆ 绝缘油采用无色透明克拉玛依原装油

    ◆ 高低压线采用高强度聚酯、无氧铜杆漆包线

    ◆ 铁芯采用全新武钢二硅冷轧硅钢卷片

    容量选择:

    标准试验变压器容量Pn的确定公式:Pn=KVn2ωct×10-9。

    式中:Pn—标称试验变压器容量(KVA)

          Vn—试验变压器的额定输出高压的有效值(KV)

          K—安全系数。K≥1,标称电压Vn≥1MV时,K=2,标称电压较低时,K值可取高一些,

    ct—被试品的电容量(PF)

    ω—角频率, 2лf.F-试验电源的频率。

    被试设备的电容量ct可由交流电桥测出。Ct的变化很大,可由设备的类型

    而定。典型数据如下:

    简单的棒式或悬挂式绝缘子          几十微法

    简单的分级套管                    100-1000PF

    电压互感器                        200-500PF

    电压变压器<1000KVA                   -1000PF

    >1000KVA                 1000-10000PF

    高压电力电缆和油浸纸绝缘            250-300PF/m

    气体绝缘                              -60PF/m

    封闭变电站,SF6气体绝缘             100-10000PF

    对于不同的试验电压Vn,选择不同的(适当的)安全系数K。以下列出不同的Vn所选用的K值供参考。

    Vn=50-100KV       K=4

    Vn=150-300KV      K=3

    Vn>300KV           K=2

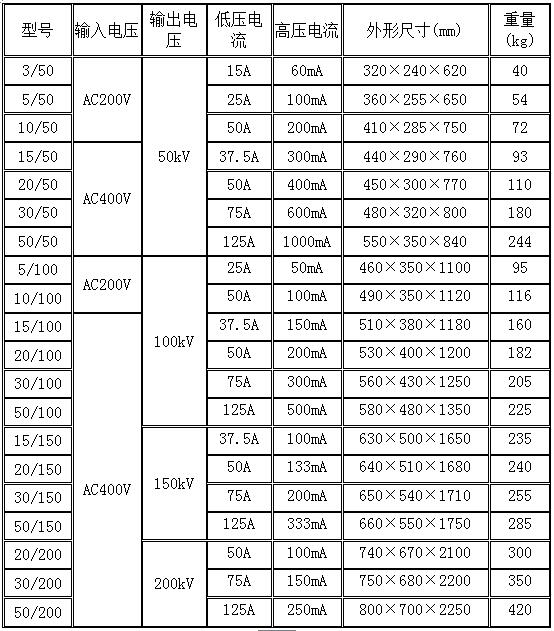

    产品选型:

    15KVA/100KV工频耐压试验装置     15KVA/100KV工频耐压试验装置
