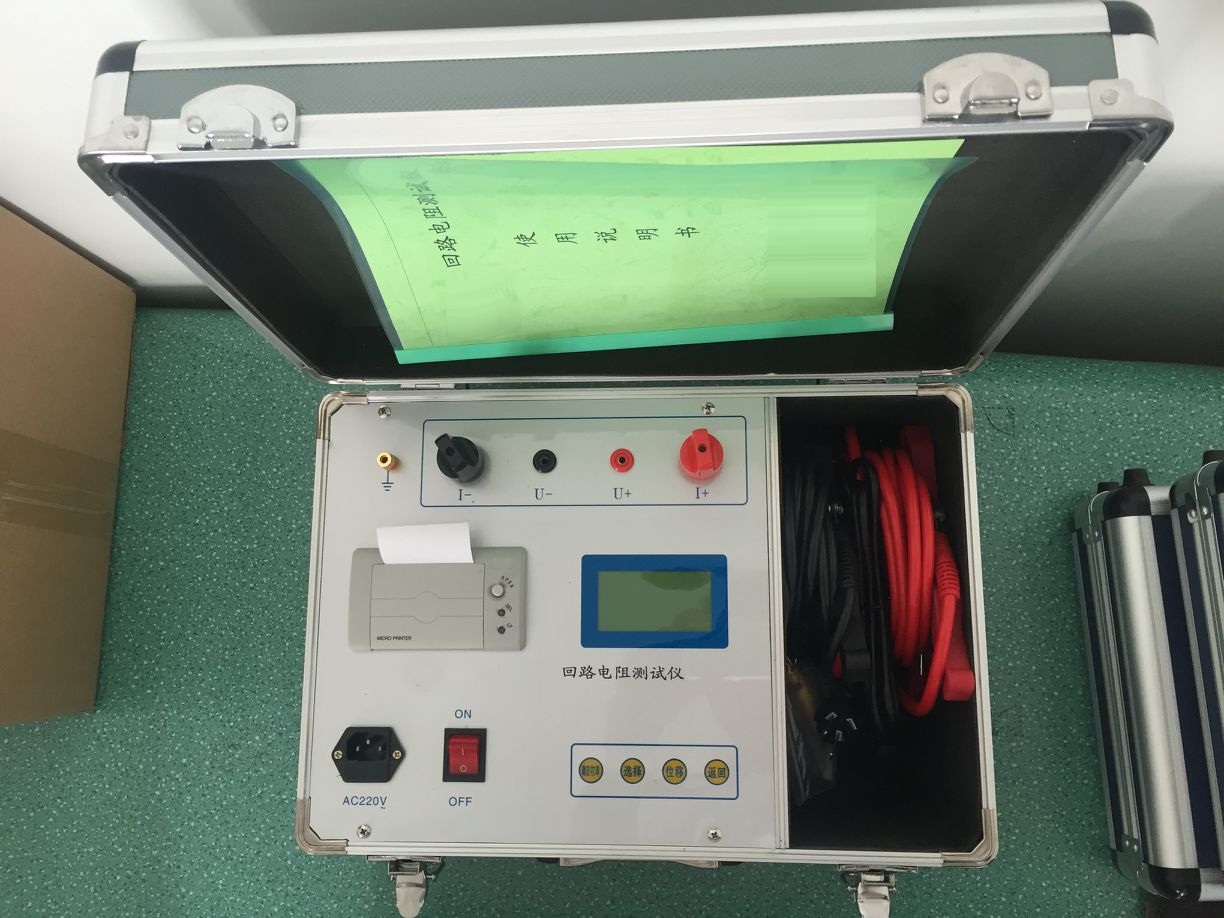

100A回路电阻测试仪带打印 显示屏

  • 设备简介
  • 产品图片
  • 在线留言
  • 技术参数:

    1、测量范围:0~4mΩ (50A档) 0~2mΩ (100A档) 0~1.33mΩ (150A档) 0~1mΩ (200A档)

    2、测试电流:DC50A、100A、150A、200A固定输出

    3、测量精度:±(0.5% rd+2d)

    4、连续工作时间:5s~599s

    5、显示方式:大屏幕中文液晶显示

    6、通信方式: RS232串口

    7、工作电源:AC220V±10% 50Hz

    8、整机功率:1200W

    注意事项:

    100A回路电阻测试仪带打印 显示屏,电流线一定要放在外侧,测量线一定要放在内侧,否则测量结果有误差不真实。
    ◆如果按正确接线方法使用,而测量电流达不到100A或者为零,则应检查所使用大电流线是否截面过小,接触是否良好,或者所接回路是否接通。
    ◆测量过程中,禁止调整测试线。

    原理概述:

    100A回路电阻测试仪带打印 显示屏,目前,电力系统中普遍采用常规的QJ44型双臂直流电桥测量变压器线圈的直流电阻、高压断路器的接触电阻,而这类电桥的测试电流仅mA级,难以发现变压器线圈导电回路导体截面积减小的缺陷,在测量高压开关导电回路接触电阻时,由于受到油膜和动静触头间氧化层的影响,测量值偏大若干倍,掩盖了真实的接触电阻值。
    用本仪器测量时,由于大电流将触头间的油膜及氧化层烧掉而反映出真实的结果,因此,电力部标准SD301-88《交流500KV电力设备交接和预防性试验规程》和新版《电气设备预防性试验规程》对断路器、隔离开头接触电阻的测量电流作出不小于直流100A的规定,以保证准确度。
    回路电阻测试仪采用单片机技术、数字电路技术和开关电源技术设计而成;回路电阻测试仪是用于开关控制设备的接触电阻、回路电阻测量的专用设备;其测试电流采用国家标准GB763推荐的100A直流,可在100A电流的情况下直接测得回路电阻或接触电阻,并可存储、打印测试结果,克服了同类产品需不停调整电流才能读数、数据稳定性差、手工记录等缺点。该仪器测量准确、性能稳定、使用方便,是电力、供电部门现场高压开关维修和高压开关厂回路电阻测试不可多得的好帮手。

    使用说明:

    1. 按四线测量法,用专用测试线将被试品连接至仪表面板上,注意电压测量线应接在电流输出线内侧。

    2. 接通AC220V电源(注意:电源进线的第三根线即保护地必须接到大地),按下电源开关,此时电流表、电阻表显示"000"(可在未数允许一位数跳动)。

    3. 按测量开关,调节电流输出旋钮(按顺时针)至电流表头显示"100.0"时,再读取阻值表头上的数字即为被测试品的阻值,并作记录。(若显示"1"表示所测回路超量程)。

    4. 测试完毕,将电流输出调节旋钮(按逆时针)调至最小,复位测量开关,再切断电源开关。

    5. 如要重复测试,只需复位测量开关,将测试钳重新夹好,再按测量开关即可。
