WHX-II无线高压核相仪

  • 设备简介
  • 产品图片
  • 在线留言
  • 结构原理:

    WHX-II无线高压核相仪,包括两个在电气上互不相连的组件,装置上装有的电极可与被测导线相连,一只橙色的发射器,其电极的形状为钩形,以便挂到导线上,另外一只黄色的为接收器,其电极的形状为丫形,便于接触导线,这些电极均作为发射,与接收信号的天线之用,发射器与接收器的端部均应与绝缘操作杆相接,发射器具有双重作用并按一定的顺序发挥功能。

    1、WHX-II无线高压核相仪,检测被测导线有无电压,它作为一只验电器,对带电的导线将发出间断的声光指示。
    2、一旦验电完成(过5-10 秒) ,发射器自动转入相位测量,发射器向接收器始终发射一种相位特性的无线电频率信号,在此情况下,线路同时也做天线使用,持续的灯光显示表明发射器即按此顺序正常工作。接收器仅有一个目的,即同相测量,同时发射器也在工作,为了:
    1) 保证导线上有电压;
    2) 接收从发射器来的无线电频率信号;
    3) 将测得的相位与接收到的相位特性信号进行实时比较;
    4) 同相时接收器会送出一持续的强光和声信号;异相时,接收器送出一弱光信号,它仅表明接收器所接触的那根导线有电压。

    主要结构:

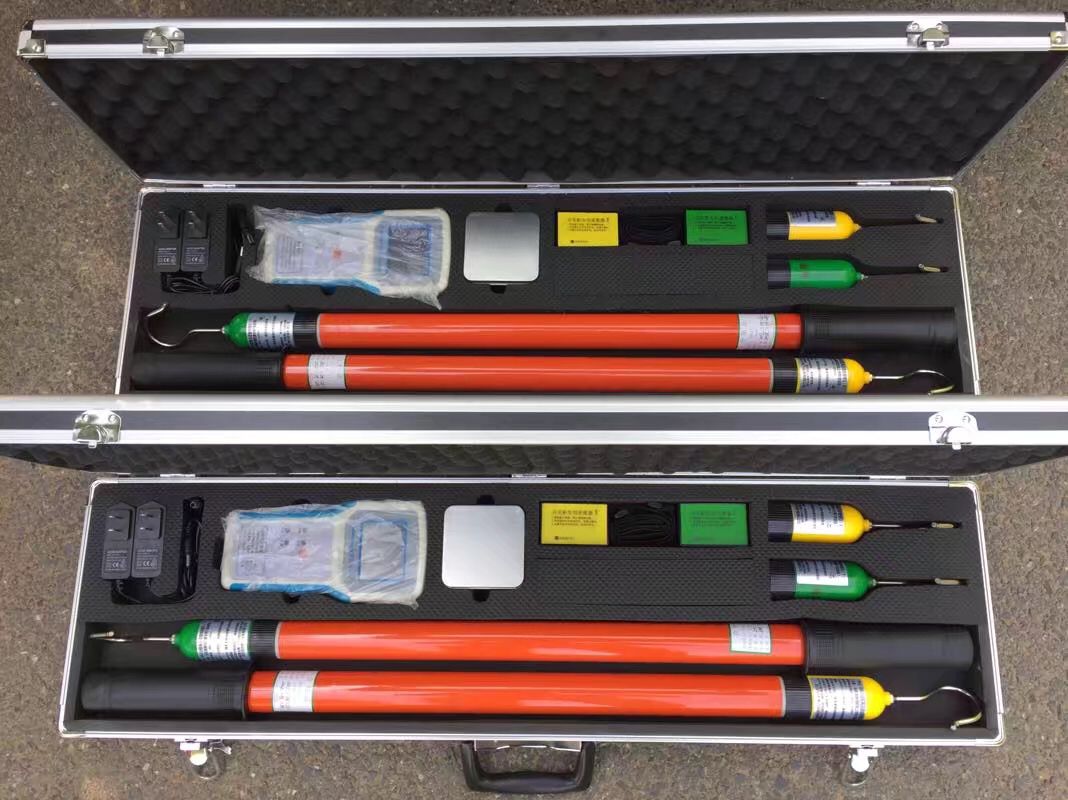

     由两个在电气上互不相连的发射器和接收器组成,两个装置上均装有电极,电极可与被测导线相连(或接触),一只红色的发射器其电极的形状为钩形以便挂到导线上,另外一只黄色的为接收器,其电极的形状为丫形便于接触导线,这些电极均作为发射与接收信号的天线之用,发射器与接收器的端部均应与配套的绝缘操作杆相接。

    发送装置正常工作后将采集的具有相位关系的电网电压信号进行处理后进行调制,然后向接收装置进行发射,接收装置将接收到的具有相位特性的电网电压信号解调后与接收装置本身采集到的具有相位关系的电网电压信号进行实时比较,即可测出其相位差值。PD-I型高压相位检测器在电力线路核相时认为相位差值小于10°为同相,相位差值大于30°为异相。

    注意事项:

    1、频率传输校验时必须先装好天线后再校验,高压相位检测仪的外壳由聚碳酸酯制成,必须保持清洁各种污秽或湿气必须擦除,每次使用之后,可以用布蘸少许硅油擦试仪器。

    2 、仪器不使用时必须妥善存放于箱内

    3 、低温环境下(-10 度或更低) 仪器必须按要求储存在温暖的地方电池受冷可能失效。

    4 、仪器每次使用前均应试验。

    产品特点:

    1、屏幕显示内容:无线高压核相仪,不同相、同相、频率、X、Y

    2、电源:主机采用可充电电源,X 和 Y 采集器 5 节 AG13 电池。

    3、自动关机:开机后8分钟左右主机自动关机

    4、接触被测强电场时,仪器会自动报警。
