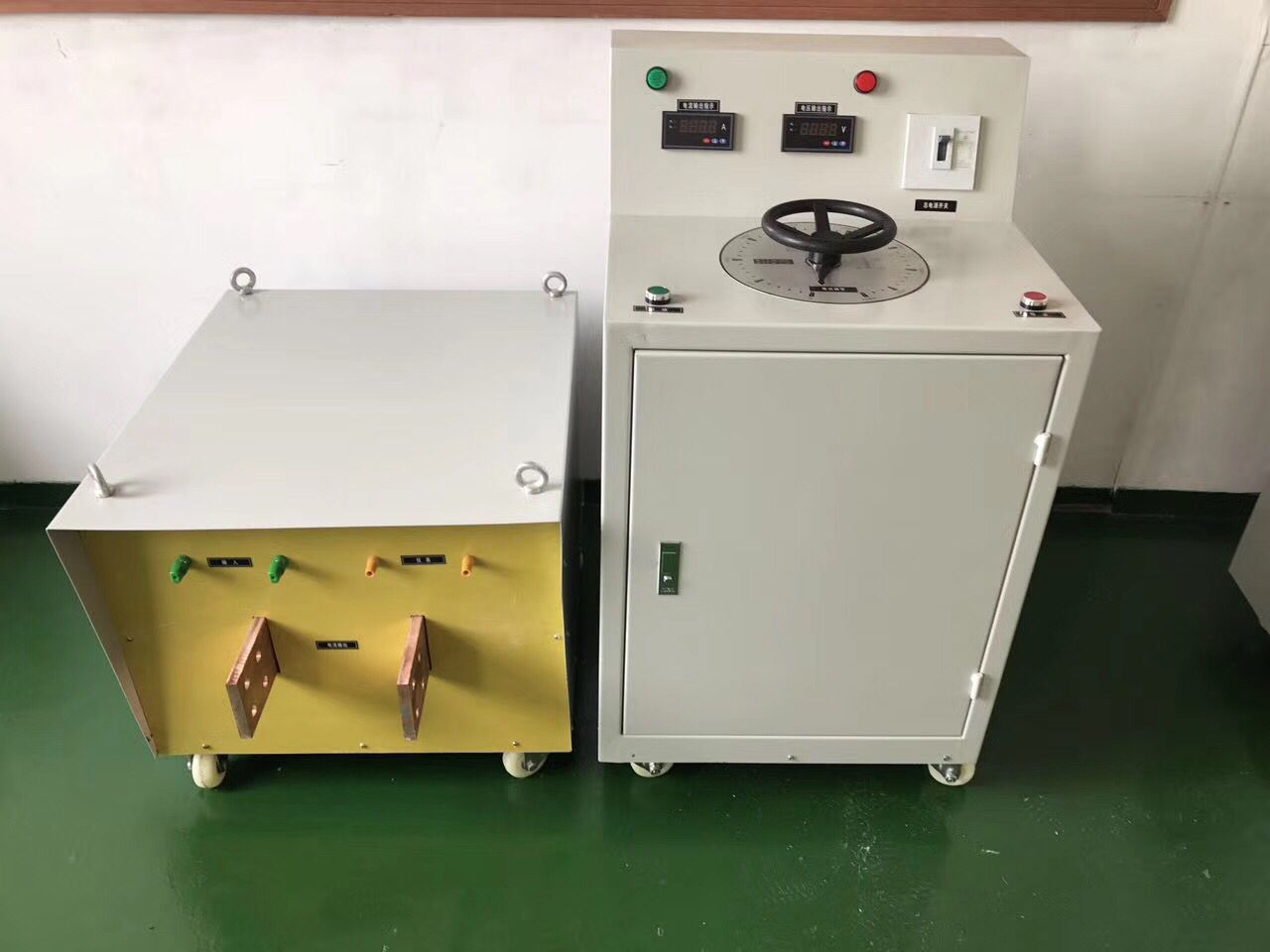

SLQ-5000A大电流发生器

  • 设备简介
  • 产品图片
  • 在线留言
  • 产品简介:

     SLQ-5000A大电流发生器,是各行各业在电气调试中需要大电流场所的必需设备,应用于发电厂、变配电站、电器制造厂及科研、试验室等单位,属于短时或断续工作制;增加载流时间可提高工作效率;它具有体积小、重量轻、性能好,使用维修方便等特点。

    SLQ-5000A大电流发生器,是电力、电气行业在调试中需要大电流场所的必需设备,该装置具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的*设备。采用先进的微电子处理技术,全部使用过程可提前进行设置,全中文界面,操作简单明了。全部测试项目设定后自动进行测试,无须人工干预。

    产品特性:

    ◆ 日期、电压、电流、时间四组数据同蓝色5.7寸大屏液晶显示,带背光,读数清晰、直观,同时显示电压、电流、时间等,有各种数据设置功能,高速热敏打印机;

    ◆ 轻触式面板按键操作,所有功能均通过按键设定,提高了产品的安全性、可靠性,智能化工作全过程;

    ◆ 高精度传感器和高性能14位AD采集芯片;

    ◆ 同一输出值可根据被试品的大小及远近调整功率高低;增加了测试范围、增加了与被试品的安全距离。

    ◆ 电流值、输出功率大的设备,采用分体设计;方便单人携带、操作。

    ◆任选自动升流试验、手动升流试验和冲击速断试验,操作灵活简单;

    ◆ 实时显示输出电流,时间结果,显示直观明了;

    ◆ 完善的过流保护,任意设定目标输出电流值、电流上限和耐流时间;

    ◆ 具有接地检测功能和回零检测功能,接地和回零确定后才可进行试验,安全可靠;

    ◆ 断电后,无需归零再调可继续输出;

    ◆ 逼近式升流算法,到达设定目标输出电流后自动耐流计时,计时结束后电机自动回零;

    ◆ 超过设定输出电流上限,电机自动回零,并发生声光报警;

    ◆ 采用硬、软件抗干扰技术相结合,性能稳定,抗干扰性强,适应恶劣电磁环境;

    ◆ 自动错误诊断,易于发现和解决问题;

    ◆ 可选配远程通信、门联锁警灯警铃、开口电压校验接口等;

    ◆ 产品体积小、重量轻、结构合理、可靠耐用。

    ◆ 直接测出CT变比、极性。

    ◆ 定值输出可测开关动作时间

    ◆ 多量程选择和灵活运用适与多种被试器件

    使用方法:

    在做大电流试验时,按本产品的电路图正确接好工作线路。根据输出电流的大小,选择好大、小量程开关的位置。先将新型大电流发生器调压器回到零,再按下起动测试到按钮(绿色),此时,手持调压器手柄顺时针方向慢慢旋转调压器的手轮并注视电流表,直到所需的电流值为止,试验到所定的值后立即将调压器手轮反时针方向回零,按下停止按钮,切断电源。

    工作原理:

    FU1,2 主回路熔断器   -FU3,4 控制回路烙断器
    -SP  -ST 按钮  -KM –交流接触器        -HG  -HR指示灯
    -T1 –调压器   -T2 –低压大电流发生器   -TA -电流互感器
    -S2 电流控制开关   -S1 电压换挡开关
    -PA1,-PA2 电流表


    注意事项:

    1、 新型大电流发生器开箱验收时,应检查主回路接线端子是否松动,调压器电刷是否接触良好。
    2、 长期不用时,使用前应用500V兆欧表检查主回路对地绝缘电阻,其阻应不小于0.5兆欧。
    3、 输入电压符合铭牌上所的电压值(-220V,-380V),其值差应在±10%,频率为50HZ。
    4、 电流档开关不准带负荷操作。
    5、 操作时,应均匀缓慢旋转手轮,以免损坏调压器。
    6、 满负荷时工作时间不得超过2.5分钟,继续工作时间应小于2.5分钟,但工作周期应大于10分钟。
    7、 外壳有接地端子,使用时应良好接地。
