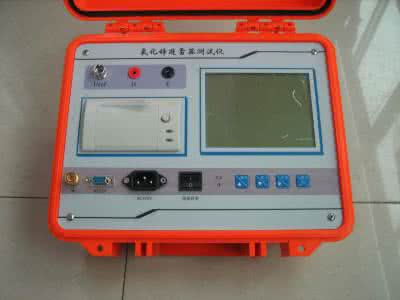

无线高效率氧化锌避雷器测试仪

  • 设备简介
  • 产品图片
  • 在线留言
  • 产品特征:

    无线高效率氧化锌避雷器测试仪,采用带有DSP浮点处理单元的高性能、低功耗ARM处理器,运算速度更快、运算精度更高、处理数据量更大;从而可以保证测试数据计算的准确性和稳定性。

    高精度采样滤波电路及数字滤波技术,可滤除现场干扰信号。

    采用浮点快速傅里叶算法,从而实现对基波、谐波电压、电流信号的高精度分析。

    采用工业级5.7寸320×240点阵单色液晶屏,显示清晰,人机界面友好;对于一些重要的操作及参数设置,显示其提示信息和帮助说明;屏幕顶部状态栏可显示各个外设工作状态及测试状态信息。

    无线高效率氧化锌避雷器测试仪,可同时测量三相氧化锌避雷器的电气参数,并可自动补偿相间干扰;也可单相测量,支持B相接地的PT二次电压作为参考电压;当被测相与参考电压相别不同时,可自动计算补偿角度。

    提供有线、无线测试方式,无线测试方式操作更加简便、灵活;可大大降低现场测试人员工作强度。

    电压采集器集成本地显示(128×64点阵OLED液晶屏)及相序检测功能,可显示三相全电压、电压基波、3次、5次、7次谐波有效值、系统频率值及三相电压相位差;便于现场测试人员快速检查电压采集器与PT二次电压输出端子连接情况及三相电压各项参数。

    电压采集器采用双重全数字隔离技术,更加安全可靠。

    交直流两用:内置锂电池供电或者220V交流充电器供电自适应。

    仪器主机和电压采集器内置大容量可充电锂电池,一次充电完成,可持续工作8小时。

    智能电量管理:剩余电量显示、低电量报警、长时间闲置提示、背光自动调节。

    内置实时时钟,可实时显示当前时间和日期;自动记录测试日期及时间。

    测试数据存储方式分为本机存储和优盘存储,本机存储可存储测试数据100条,并且本机存储可转存至优盘;优盘存储可保存测试数据及波形图片,测试数据为TXT格式,波形图片为BMP格式,可直接在电脑上编辑打印。

    内置热敏打印机,可打印测试数据及已保存测试记录;打印内容可选择,从而可以节省打印纸的用量。

    仪器调试及故障处理:

    1、仪器表头的调零 仪器使用一段时间后,可能会需要调整一下。调整方法是:启动仪器, 报警灯亮,(这时不要接入试品),按住检测按钮不放,调节面板上的相应电 位器,直到表头指示分别为“零±1 个字”。电压和电流调零分别进行。

    2、仪器误差调整 仪器使用一段时间后,如果发现有误差,则可进行调整,接好试品后, 如果 U1mA 值确定,假设为 27.0kV,按住检测按钮不放,看电压表的指示值 是否与试器的参考电压 U1mA(27.0kV)相等,如不相等,调整电压表表头左 边的其准电位器,调整完毕,松开检测按钮。(见后面图,基准的电压的调整)

    3、简易故障的处理 如果电流表表头显示异常或者和调不到零时,说明电流回路的输入保护 3 级运放(CA3140E)IC1相当于保险管损坏,更换配置的元件。
