变压器变比测试仪/测试线

  • 设备简介

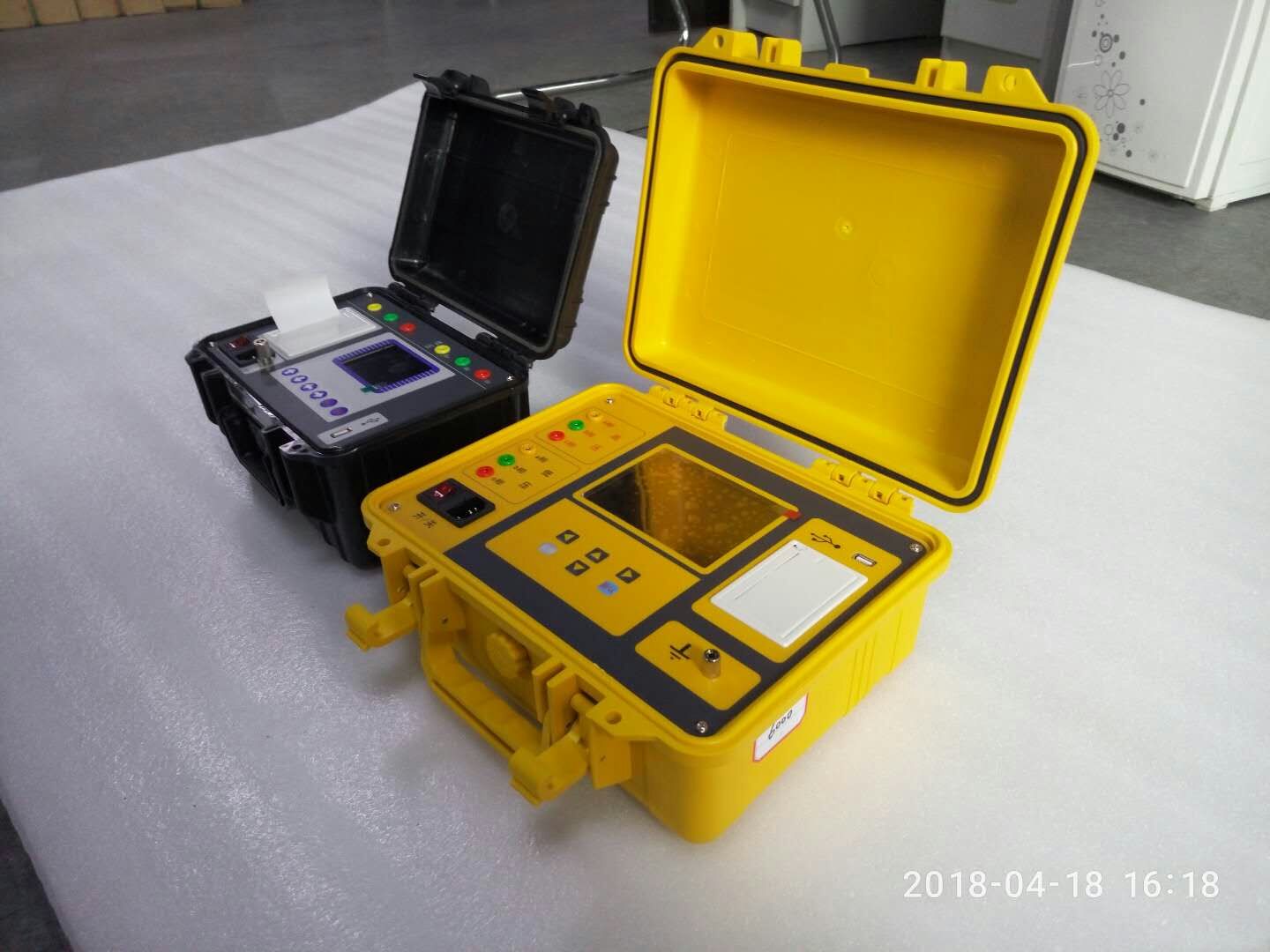

  • 产品图片
  • 在线留言
  • 安全措施:

    2.1、前一定要认真阅读本手册。
    2.2、仪器的操作者应具备一般电气设备或仪器的使用常识。
    2.3、本仪器户内外均可使用,但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。
    2.4、仪表应避免剧烈振动。
    2.5、对仪器的维修、护理和调整应由专业人员进行。
    2.6、测试线夹的黄、绿、红分别对应变压器的A、B、C不要接错。
    2.7、高、低压电缆不要接反。
    2.8、测单相变压器时只使用黄色和绿色线夹,不要用错,不用的测试夹要悬空。
    2.9、测试试验变压器时,不可从低压加电,测仪表线圈的电压比,以免发生危险。
    2.10、变压器外壳和仪器的的接地端要良好接地。但三相变器的中性点不要接地。单相试验变压器的高压尾不要接地。

    性能特点:

    3.1、变压器变比测试仪/测试线,可测Ζ形联接变压器。
    3.2、有2个输出电压可共选择,可测空载电流较大的变压器。
    3.3、量程宽,变比zui高可达10000。
    3.4、自动计算分接接位置。
    3.5、变压器变比测试仪/测试线,速度快,三相18秒。
    3.6、重复性好。
    3.7、数据自动保存,zui多可保存99个。
    3.8、数据处理方式灵活,可以检索,打印,转存U盘,删除,上传 PC机侧。
    3.9、有变压器短路、匝间短路保护功能。如果有短路,液晶屏上显示相应的汉字提示信息。
    3.10、可以完全由上位机控制整个测试过程,保存数据。
    3.11、仪器内置使用说明书,可以随时查阅。
    3.12、体积小,只比A4的纸稍大一点。
    3.13、重量轻,6.9kg。

    技术指标:

    4.1、变比测试范围:      0.8~10000
    4.2、组别测试范围:      1~12
    4.3、变比测试准确度:    0.1级: 0.8~100
    0.2级(180V:100-1000)
                            0.5级(180V:1000~10000)
    0.2级(10V:0.8~100)
    4.4、变比分辨率:     0.0001
    4.5、仪器电源输入:      220V±10% 、50Hz±1Hz
    4.6、使用温度:         -20℃~40℃
    4.7、相对湿度:         ≤85%,不结露
    4.8、主机外形尺寸:     325mm×280mm×190mm
    4.9、主机重量:         6.9kg

    注意事项:

    1.在测量中间,人不要触摸试品。

    2.如果测试线短路,高低压接反,会熔断保险。保险熔断后,如果进行测量,在显示"正在测量,请等待!"后停住。请关机,更换相同容量的保险,重测。

    3.连线要保护接触良好。仪器应良好接地!

    4.仪器的工作场所应远离强电场、强磁场、高频设备。供电电源干扰越小越好,宜选用照明线,如果电源干扰还是较大,可以由交流净化电源线仪器充电。交流净化电源的容量大于200VA即可。

    5.仪器工作时,如果出现液晶显示紊乱,按所有按键均无响应,或者测量值与实际值相差很远,请按复位键,或者关掉电源,再重新操作。

    6.如果显示器没有字符显示,或颜色很淡,请调节亮度电位器至合适位置。

    7.在阴暗地方工作,可以打开背光,为减小显示器功耗,背光不是很亮。

    8.仪器应存放在干燥通风处。
