双通道数字式局部放电检测系统报价

  • 设备简介
  • 产品图片
  • 在线留言
  • 产品简介:

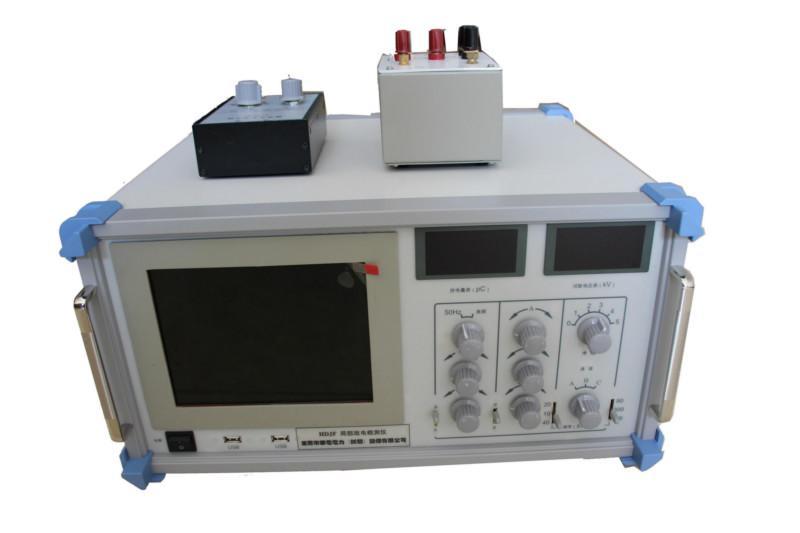

    具有灵敏度高,适用试品范围广,采用大面积液晶 显示器,试验波形显示清晰,可采用连续测量或者单次测量方式,有高频椭圆扫描(摄取 功率小于 1 伏安),放大系统动态范围大,频带组合多(九种),有辅助零标系统,放电量 表数字显示。无论在小信号、大信号情况下放电量的读数都能更准确、更稳定。具有体积小、重量轻,是携带式仪器。它是研究、开发新型高电压电工产品和提高 产品质量的有力辅助工具,也是现场判断设备正常与否的有效测试仪器。该仪器与 JZF-8 或 JZF—10 型校正脉冲发生器配合使用。尤其适合电力部门、生产制造厂和科研单位等广 泛使用的一种实用的局部放电测试仪器。双通道数字式局部放电检测系统报价

    产品使用:

    (一)双通道数字式局部放电检测系统报价,试验准备 1、检查试验场地的接地情况,将本仪器后部的接地螺栓“24”用粗铜线(用编 织铜带)与试验场地的接地线妥善相接。输入单元的接地短路片也要妥善接地。

    2、根据试品电容 CX 耦合电容 CK 的大小,选取合适序号的输入单元,表一中调谐电 容量系指从输入单元初级绕组两端看到的等效电容(可按 CX与 CK的串联值粗略估算)。 输入单元应尽量靠近被测试品,输入单元的“至放大器”Q9 插座,经 8 米长电缆与 仪器后背板上的局放信号输入插座“20”、“21”“22”相接,如仅单相测量,局放信号接 入通道 A“20”。

    3、试品接入输入单元的方法主要有以下几种(见图三)。

    图中:CX——试品;CK——耦合电容;Z——阻塞阻抗; R3、C3、R4、C4——桥式接法中平衡调节阻抗。

    4、在高压端接上高压电阻 R(50KV、100KV 或以上)其输出经测量电缆接到后背板 “接高压电阻”输入插座 31(红色)。

    5、在未加试验电压的情况下,用不接地的校正脉冲发生器(JZF-9 或 JZF-10 均可, 推荐使用 JZF-9)的输出经接线盒接试品两端,接线盒内注入电容分 C=10PF 及 100PF 两 种,按 C<0.1(CX+CK)选取(如使用 JZF-9,其注入电容 C 已装在盒内一体化)。

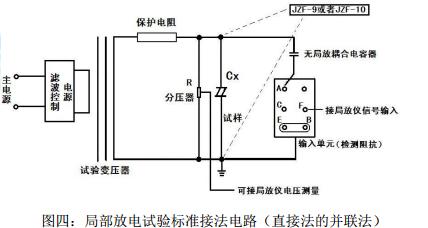

    6、常用局部放电试验电路见图四
