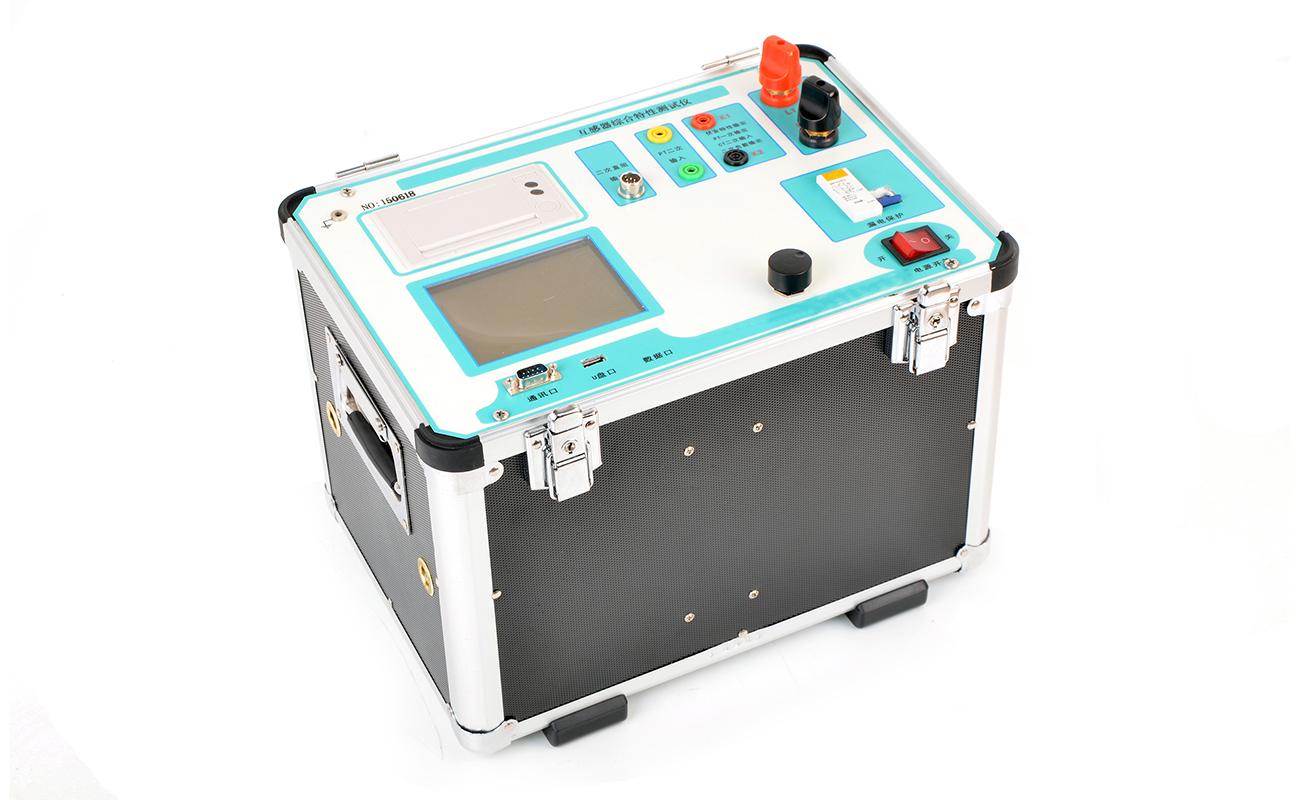

JF-1009互感器伏安特性测试仪

  • 设备简介
  • 产品图片
  • 在线留言
  • 技术参数:

    JF-1009互感器伏安特性测试仪,发电厂与变电站的高压电能计量装置,以及大量用户的电能计量装置,关系到发电、送电、供电及用户多方的利益。为保证计量准确,必须按照SD109《电能计量装置检验规程》和DL/T448-2000《电能计量装置技术管理规程》进行检验。

    JF-1009互感器伏安特性测试仪,是经过了大量市场调研,广泛的听取了用户的意见,深入进行理论研究后以高端测试技术,大规模电子线路设计以及符合国家相关规程研制出来的新一代电流互感器现场测试仪。它解决了现场检定电流互感器、电压互感器工作强度大、操作繁琐问题,同时该产品性能可靠、功能强大。

    1、电流互感器误差测量部分

    ①整机准确度:被测电流互感器误差限值的1/3

    ②测试范围:5A/5A~31500A/5A或5A/1A~6300A/1A

    二次电流为5A的互感器额定一次电流范围

    5

    7.5

    10

    15

    20

    25

    30

    40

    50

    60

    75

    80

    100

    120

    150

    160

    200

    250

    300

    315

    400

    500

    600

    630

    750

    800

    1000

    1200

    1250

    1500

    1600

    2000

    2500

    3000

    3150

    3200

    4000

    5000

    6000

    6300

    二次电流为1A的互感器额定一次电流范围

    5

    7.5

    10

    15

    20

    25

    30

    40

    50

    60

    75

    80

    100

    120

    150

    160

    200

    250

    300

    315

    400

    500

    600

    630

    750

    800

    1000

    1200

    1250

    1500

    1600

    2000

    2500

    3000

    3150

    3200

    4000

    5000

    6000

    6300

    注:二次电流为1A的电流互感器,通过等安匝测量方法变比可至31500A/1A。

    其它末在表中出现的电流互感器变比的测试方法如下:

    使用等安匝法测试电流互感器,例如:需测试1000A/5A的互感器,请您将仪器配套的测试线将被测电流互感器穿心两匝,然后仪器中电流互感器测试界面中的一次电流输为500A即可。此种测试方法不影响互感器测试数据的有效性。

    同理其它变比使用以下处理方法:

    额定一次(A)

    穿心匝数

    仪器一次电流(A)

    80

    2

    40

    120

    2

    60

    8000

    2

    4000

    12000

    2

    6000

    ③被测电流互感器工作范围: 1%~200%

    ④二次负荷:2.5VA~300VA 、COSφ=0.1~1.0

    ⑤被检电流互感器准确度范围:1.0、0.5、0.5S、0.2及0.2S

    ⑥电阻、导纳测量误差≤5.0%

    测量范围: R: 0.00Ω~20.0Ω

              Y:  0.000mS~100.0mS

    2、电压互感器校验仪部分

    变比测试范围:1KV-500kv

    3、仪器消耗功率:20VA

    4、仪器准确度等级:0.05S级

    5、最大外形尺寸(cm):L460´W375´H183

    6、重量(kg):10.0
